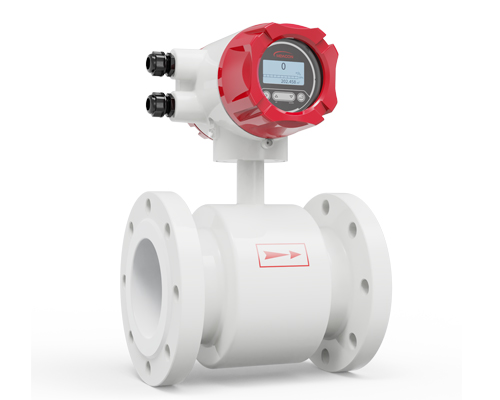

一體電磁流量計選型

發布時間：2021-02-26 10:02:04

作者：杭州美控自動化技術有限公司

網站來源：m.291413.net

　　
　　電磁流量計（Electromagnetic Flowmeters

，簡稱EMF）是20世紀50~60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表

。一體電磁流量計是應用電磁感應原理

，根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器

。
　　一體電磁流量計的結構主要由磁路系統

、測量導管、電極

、外殼

、襯里和轉換器等部分組成。
　　一體電磁流量計磁路系統：其作用是產生均勻的直流或交流磁場

。直流磁路用永久磁鐵來實現，其優點是結構比較簡單

，受交流磁場的干擾較小

，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍

，負電極被正離子包圍

，即電極的極化現象，并導致兩電極之間內阻增大

，因而嚴重影響儀表正常工作

。當管道直徑較大時，永久磁鐵相應也很大

，笨重且不經濟

，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的

。
　　一體電磁流量計測量導管：其作用是讓被測導電性液體通過

。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁

、低導電率

、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼

、玻璃鋼

、高強度塑料、鋁等

。
　　一體電磁流量計電極：其作用是引出和被測量成正比的感應電勢信號

。電極一般用非導磁的不銹鋼制成

，且被要求與襯里齊平，以便流體通過時不受阻礙

。它的安裝位置宜在管道的垂直方向

，以防止沉淀物堆積在其上面而影響測量精度。
　　一體電磁流量計外殼：應用鐵磁材料制成

，是分配制度勵磁線圈的外罩

，并隔離外磁場的干擾。
　　一體電磁流量計襯里：在測量導管的內側及法蘭密封面上

，有一層完整的電絕緣襯里

。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性

，防止感應電勢被金屬測量導管管壁短路

。襯里材料多為耐腐蝕、耐高溫

、耐磨的聚四氟乙烯塑料

、陶瓷等。
　　一體電磁流量計轉換器：由液體流動產生的感應電勢信號十分微弱

，受各種干擾因素的影響很大

，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號

。
　　一體電磁流量計內襯材料正確選用方法
　　應根據被測介質的腐蝕性

，磨損性和溫度來選擇內襯材料：
　　一、天然橡膠（軟橡膠）
　　1

、較好的彈性

，耐磨性和扯斷力
　　2、耐一般的弱酸

、弱堿的腐蝕
　　3

、測水、污水
　　二

、耐酸橡膠（硬橡膠）
　　可耐常溫下的鹽酸

、醋酸、草酸

、氨水

、磷酸及50%的硫酸、氫氧化鈉

、氫氧化鉀的腐蝕

，但不耐強氧化劑的腐蝕
　　測一般的酸、堿

、鹽溶液
　　三

、氯丁橡膠（Neoprene）
　　1

、極好的彈性，高度的扯斷力

，耐磨性能好
　　2

、耐一般低濃度的酸堿、鹽溶液的腐蝕

，但不耐氧化性介質的腐
　　<80℃

；
　　測水、污水

、泥漿和礦漿
　　四

、聚胺脂橡膠（Polyurethane）
　　1、極好的耐磨性能
　　2

、耐酸

、堿性能差
　　<40℃
　　測中性強磨損的煤漿、泥漿和礦漿
　　五

、聚四氟乙烯（PTFE）
　　1

、耐沸騰的鹽酸、硫酸

、硝酸

、王水、濃堿和各種有機溶劑
　　2

、耐磨性能好

，粘接性能差
　　-80～+180℃

；
　　測濃度

、濃堿強腐蝕性溶液及衛生類介質，
　　一體電磁流量計應用現場選型
　　1.了解工藝參數
　?div id="d48novz" class="flower left">

。?）了解被測液體名稱（由用戶提供）
　?div id="d48novz" class="flower left">

。?）了解被測液體的最大流量、常用流量

、最小流量（由用戶提供）
　?div id="d48novz" class="flower left">

。?）了解工藝管徑（由用戶提供）
　　（4）了解介質溫度（由用戶提供）
　?div id="d48novz" class="flower left">

。?）了解介質壓力（由用戶提供）
　?div id="d48novz" class="flower left">

。?）了解被測流體的電導率（由用戶提供）
　　（7）了解是否有負壓情況存在（由用戶提供）
　　2．初步選型
　?div id="d48novz" class="flower left">

。?）根據了解到的被測介質的名稱和性質

，確定是否采用電磁流量計（由業務員確定）
　　注意：電磁流量計只能測量導電液體流量，而油類和絕大多數有機物液體會選用渦輪流量計或渦街流量計

，氣體一般選用渦街流量計
　?div id="d48novz" class="flower left">

。?）根據了解到的被介質性質

，確定電極材料
　　注意；公司一般提供不銹鋼

、哈氏

、鈦和鉭等四種電極，選用哪種電極應根據介質性質查相關資料手冊
　?div id="d48novz" class="flower left">

。?）根據了解到的介質溫度確定采用橡膠還是四氟內襯
　　注意：橡膠耐溫不得超過80C

；
　　四氟耐溫150C，瞬間可耐180C

；
　　城市污水一般可采用橡膠內襯和不銹鋼電極
　?div id="4qifd00" class="flower right">

。?）根據了解到的介質壓力，選擇表體法蘭規格（由營銷員確定）
　　注意：電磁法蘭規格通常為當口徑由DN10－250時

，法蘭額定壓力≤1.6Mpa

；
　　當口徑由DN250－1000時，法蘭額定壓力≤1.0Mpa

；
　　當介質實際壓力高于上述管徑－壓力對應范圍時

，為特殊訂貨，但最高壓力不得超過6.4Mpa
　?div id="jfovm50" class="index-wrap">。?）確定介質的電導率
　　注意：（1）電磁流量計的電導率不得低于5uS/cm
　?div id="jfovm50" class="index-wrap">。?）自來水的電導率約為幾十到上百個uS/cm，一般鍋爐軟水（去離子水）導電

，純水（高度蒸餾水）不導電
　?div id="jfovm50" class="index-wrap">。?）氣體、油和絕大多數有機物液體的電導率遠低于5uS/cm

，不導電

。
　　注意：
　　1、電磁流量計本身帶有上下限流量報警

、頻率和電流輸出功能

，無須另外特殊訂貨
　　2、電磁流量計外殼密封防護等級有IP65和IP68兩種

，當選擇潛水型IP68時屬于特殊訂貨
　　3

、當電磁流量計要和計算機連接時，需增加RS－485通訊口

，屬于特殊訂貨
