插入式電磁流量計價格

發布時間：2021-02-26 09:28:18

作者：杭州美控自動化技術有限公司

網站來源：m.291413.net

　　
　　隨著科學技術的進步,在電磁流量計家族中出現了一種插入式安裝的電磁流量計

。此種儀表因其結構簡單

、重量輕

、安裝方便

、維護量小

、價格便宜,很受工程設計者及用戶的歡迎。
　　插入式電磁流量計一般為分體型

，若用戶需要亦可組成一體型

。傳感器安裝在管道上需用檢測的位置上，分體型轉換顯示器則安裝在附近的墻壁或有支架的儀表箱內

，也可安裝在儀表與控制間

，兩者在傳感器的接線盒用專用電纜連接。分體型轉換顯示器直接安裝在傳感器上端

。
　　插入式電磁流量計在國民經濟的如工業

、農業、水利

、環保污水監測

、城市供水等各個部門用來測量各種導電液體的流量和總量。
　　

　　一

、結構

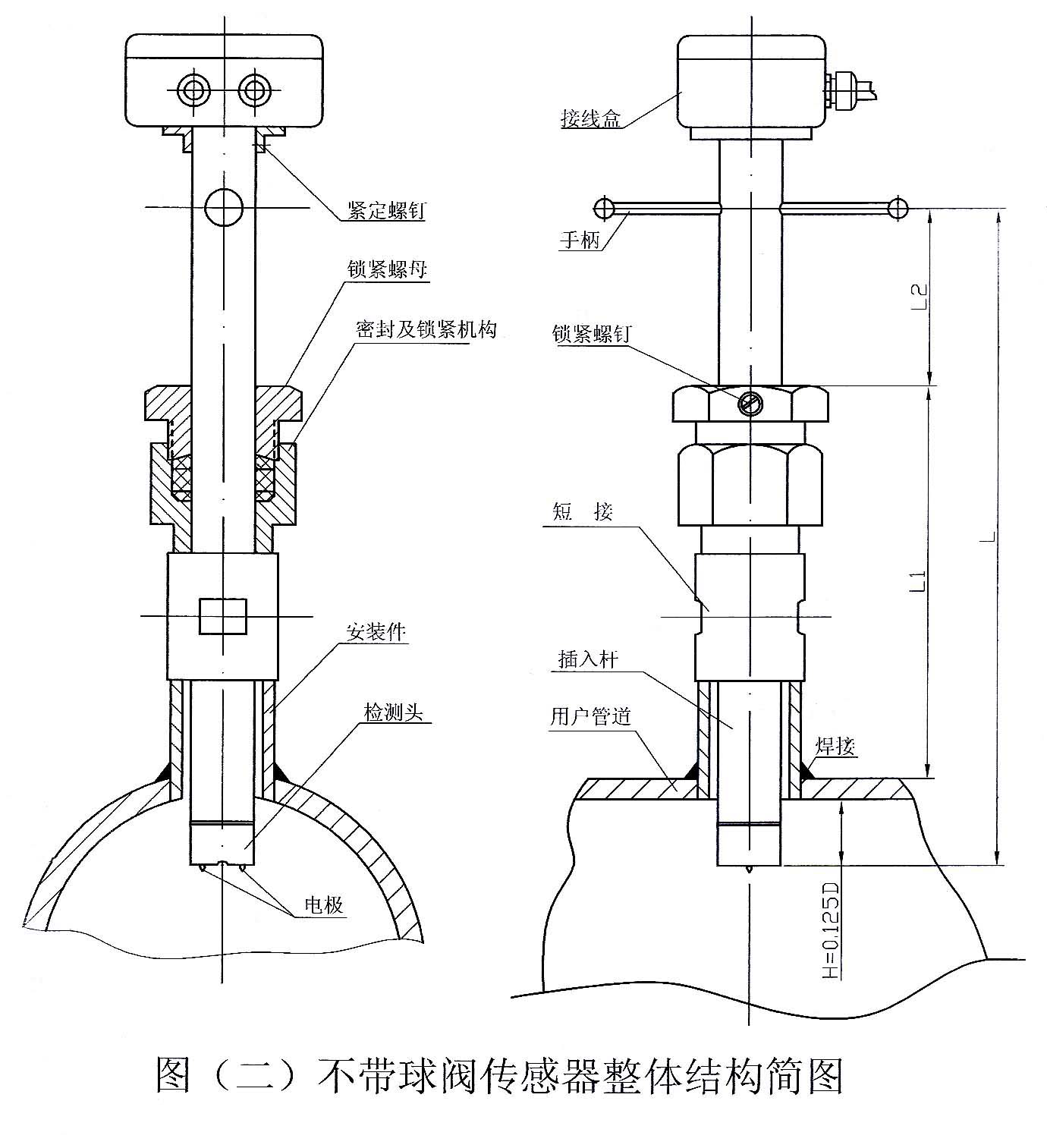

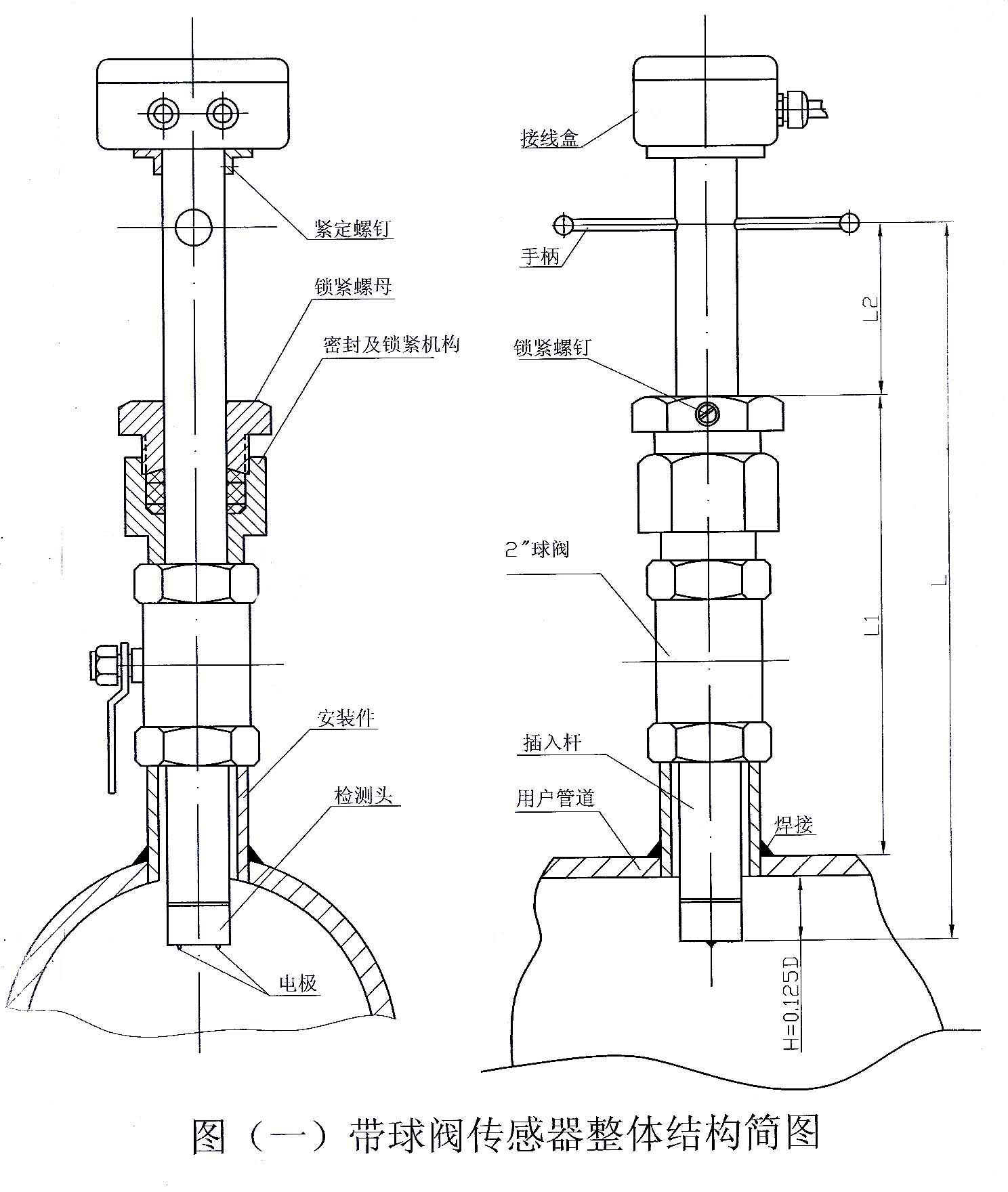

　　圖（一）

、（二）是傳感器的兩種整體結構簡圖。
　　上端為接線盒

，由專用電纜與電磁流量轉換顯示器連接組成分體型電磁流量計

；若以電磁流量轉換顯示器代替接線盒

，則組成一體型電磁流量計。（圖中未畫）

　　

　　從圖中可看出

，傳感器由以下幾個主要部分或零部件組成：
　　·檢測頭：包括電極

、勵磁線圈、鐵芯及引線

，外殼為PVC或F4

。
　　·插入桿：連接檢測頭與轉換器，采用304或316不銹鋼制造

。
　　·安裝件：（Φ60×3）304或316不銹鋼管

，安裝時焊接于用戶管道上。
　　·閥門或（短節）：不銹鋼球閥或（短節）

，用以在不斷流情況下取出或安裝傳感器

。
　　·密封及鎖緊機構：包括過渡件、壓緊螺母

、專用密封膠圈

。
　　·接線盒：傳感器與轉換器的勵磁電流和信號在此相互對應連接。
　　二

、工作原理
　　它的工作原理與管道式電磁流量傳感器一樣也是基于法拉第電磁感應定律

。當導電液體以平均流速V且垂直于磁場強度為B磁力線方向通過距離為L的兩電極時，在電極間就產生相應的電動勢E

，法拉第電磁感應定律為：
　　

　　E=B×L×V --（1）
　　流經管道的流體體積流量為：
　　QV= ------(2)
　　由于傳感器尺寸已經確定

，再當
　　知道安裝管道直徑時，經過標定的傳
　　感器的體積流量Q僅與電動勢E成正
　　比：
　　QV=K×E -------(3)
　　式中：K：儀表系數

， K=
　　系數K由出廠校驗得出而且已按用戶提供

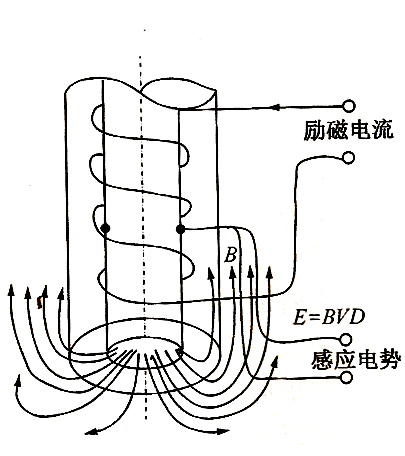

　　參數置入轉換顯示器中.(用戶不可隨意性改動) 圖（三）工作原理簡圖
　　上列各式中：
　　B：勵磁線圈磁感應強度
　　L：兩電極間距（本機為24mm）
　　V: 平均流速
　　QV:被測流體體積流量
　　所以只要測到電動勢E就可知道管道中的體積流量QV

。

　　三、特點
　　插入式電磁流量計同時具有管道式電磁流量計和插入式流量計的特
　　點

，這些特點有：
　　測量不受流體密度

、粘度、溫度

、壓力和電導率等變化的影響

。
　　采用先進的勵磁技術，功耗小

，零點穩定

，抗干擾能力強、可靠性好

。
　　無附加壓力損失

，要求直管段長度小。
　　流量測量量程寬

，滿量程流速可在1.0m/s—10.0m/s內連續任意設定

，
　　轉換顯示器采用16位高性能微處理器

，2×16LCD顯示，參數設定方便
